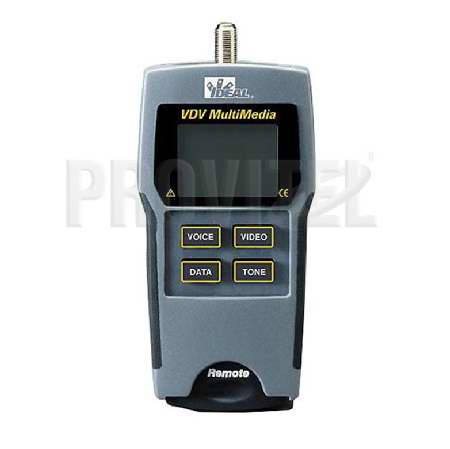

Testador de Cabos Multimidea VDV 33-856

Descrição

VDV – Testador de Cabos de Vídeo/Dados/Voz

Características:
Verifica a continuidade dos condutores em cabos de Vídeo/Dados/Voz com tela LCD
Identifica erros por condutor: em curto, em aberto, inversões, erros de conectorização e pares divididos (split-pairs)
Para cabos UTP/STP de par trançado (LAN), telefonia (1, 2 e 3 pares) e coaxiais
Compatível com cabos Cat 3/5/5e/6/6a, RG59/6/6Quad
Interfaces RJ-45, RJ-11/12, e Coaxial Tipo F (fêmea)
Gerador de tons com 4 sons selecionáveis
Acompanha unidade remota principal (#1)
Acompanha bateria de 9V

Visão Geral:
O testador VDV 33-856 é um testador básico com tela LCD para verificar a conectorização correta de cabos de Vídeo/Dados/Voz. A função principal do VDV é testar o mapa de fios. Esse teste mostra visualmente, pino-a-pino, quando um cabo é conectorizado apropriadamente em ambas as extremidadses e se há continuidade fim-a-fim entre elas. O VDV pode testar cabos de dados (Ethernet) com terminação RJ-45 (8P8C), de voz (telefonia) com terminação RJ-11 e RJ-12 (6P6C/6P4C) e de vídeo (coaxiais). A tela LCD mostra “PASS” (aprovado) ou “ERROR” (erro) após cada teste para confirmar se a conectorização (terminação) foi executada corretamente. No modo DATA (dados), a porta RJ-45 testa cabos terminados com o conector RJ-45 em Cat 3/5/54/6/6a. Quando o teste é ativado, o VDV verifica cada condutor do cabo para detectar abertos (condutores não-terminados ou cortados), curto-circuitos (condutores cortados ou descascados que podem entrar em contato entre si), erros de terminação (fios fora de ordem – não consistentes em ambos os lados), invertidos, ou pares separados (terminado corretamente mas usando padrão incorreto de conectorização). O VDV pode identificar com precisão e alertar ao usuário que o cabo trata-se de um crossover (cabo utilizado em uplink de equipamentos).Os resultados são mostrados na tela LCD em um formato pino-a-pino. Os tipos de erros também são mostrados na tela. A continuidade da malha de blindagem também pode ser testada em conectores RJ-45 e cabos. No modo VOICE (voz), a porta RJ-11/12 está ativa. O teste é similar ao do modo DATA, mas aplica-se somente até 6 condutores, ao invés de 8.No modo VIDEO (vídeo), a porta tipo F está ativa. Os cabos coaxiais são testados quanto à presença de curto-circuito ou condutor/malha em aberto. Em todos os testes, o remoto principal incluso (#1) é utilizado para terminar a extremidade remota do cabo. O remoto principal é armazenado na base do testador quando não está em uso. Um gerador de tom analógico também está incorporado e pode ser usado em todos os modos de teste. O gerador de tom possui 4 tons selecionáveis pelo usuário. A aplicação de tom ajuda a localizar e identificar um cabo em particular dentro de um feixe ou em um patch-panel. O gerador de tom pode aplicar tons em um único pino, em um par ou em todos os condutores ao mesmo tempo. Isso permite que o usuário localize com mais precisão os erros, inclusive o local da interrupção de um condutor (aberto).

A sonda indutiva #62-164 (vendida separadamente) é recomendada para uso em conjunto com o gerador de tom embutido.

O VDV também está disponível em #33-866 Kit VDV Test-Tone-Trace. Esse kit inclui, além do VDV #33-856, a sonda #62-164, uma maleta de transporte e diversos cabos e adaptadores coaxiais.
